安全工器具檢測設備臥式拉力試驗機整機組成

作者:admin 瀏覽量: 發布時間:2019-9-20
    安全工器具檢測設備臥式拉力試驗機采用臥式框架結構,單出桿雙作用活塞缸施加試驗力,由計算機控制系統通過控制伺服閥等部件來實現試驗過程的自動控制,試驗數據由負荷傳感器精確采集并傳輸至計算機,系統自動分析處理及存儲試驗結果,打印機可直接打印所需的試驗報告,主要用于安全帶、吊帶、倒鏈(葫蘆)、鋼絲繩(頭)、吊環、千斤頂、腳扣、防墜器等各種(類)試樣的拉伸、壓縮試驗。
    臥式拉伸拉力試驗機整機組成
    由主機系統、液壓系統、控制系統、電氣系統及試驗附具組成,計算機控制系統通過控制伺服閥動作來實現對試驗過程的自動控制。
    主機系統:
    主機框架采用焊接結構,框架前端裝有油缸座和油缸,后端由封板固定,形成封閉的施力框架;钊麠U端部裝有負荷傳感器和一套插銷附具,移動橫梁上裝有螺母絲杠副的預拉緊機構,螺母轉動帶動絲杠向后移動,將試樣快速拉緊。絲杠前端裝有另一套插銷附具,兩套附具可以分別連接試樣的兩端。

    主機為可調節空間結構。當拉伸不同長度的試樣時,可以通過有級調整移動橫梁的位置來調節拉伸空間的大小。在試驗區域設有防護罩,可有效保護試驗人員的安全。

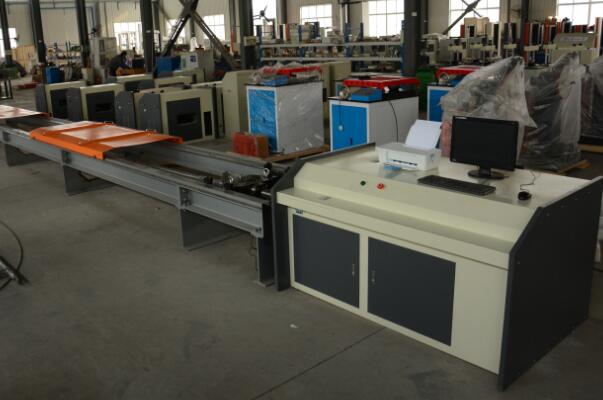

臥式拉力試驗機主機框架

    液壓系統

    油源系統由油泵電機組、油箱及管路閥門必須采用304不銹鋼材質(含閥組及配套設施)厚度不小于2mm必要的連接軟管除外,油源配備風冷卻裝置。

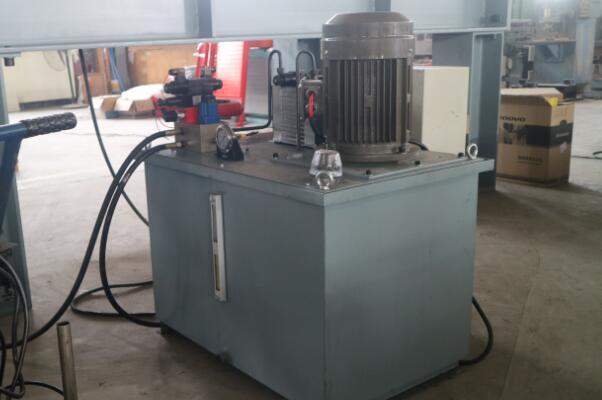

臥式拉力試驗機油源系統

    電氣部分

    電氣控制臺布置于試驗操作區,并有專門設計的操作面板使各類操作一目了然。電氣元器件采用知名品牌,性能穩定,質量可靠。操作按鈕為24V弱電控制,保證了操作人員的安全。柜體(柜內)金屬材料使用不銹鋼材質板材不低于1.5mm防護等級不低于IP54。

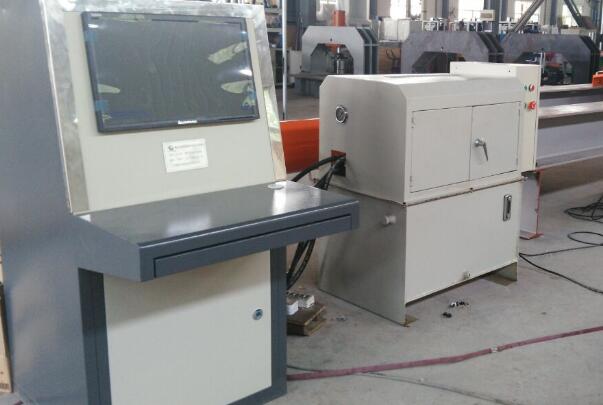

臥式拉力機試驗機電氣部分

    軟件系統
    軟件系統部分見電腦伺服絕緣子拉力試驗機軟件功能了解一下
    安全保護裝置
    1.當試驗力超過最大試驗力的2%~5%或設定值時,過載保護;
    2.當活塞移動到極限位置時,行程保護;
    3.試驗空間有金屬防護罩防止試樣斷裂崩出;
    4.當出現緊急情況時,直接按下控制柜上的急停按鈕,斷電保護。
